本章摘要

在图形开发中，Canvas变形操作是关键技艺。本章深入Canvas 2D API，介绍平移、旋转、缩放及矩阵变换，让图形设计生动起来。通过translate()、rotate()、scale()等方法精确控制画布，绘制动态图形。理解矩阵变换概念，实现倾斜、翻转等复杂效果，为图形开发增添无限可能。掌握这些技术，动画、游戏、数据可视化等项目将更得心应手。

图形系统开发实战课程 - 基础篇变形操作

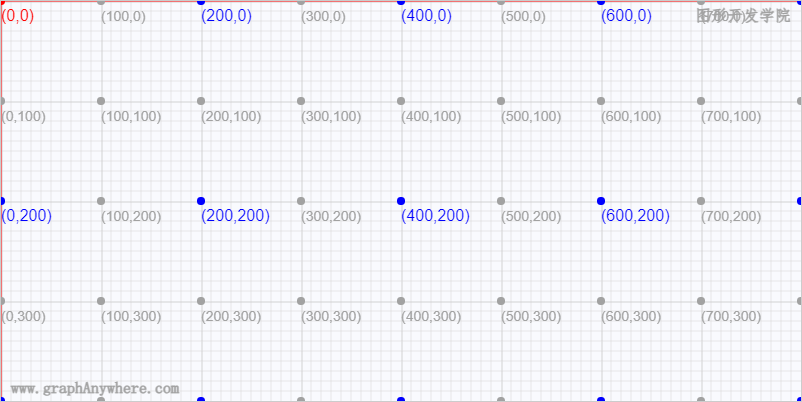

在本系列教程的基础篇概述中讲述了画布的坐标系统：“画布中默认被网格所覆盖，通常来说网格中的一个单元相当于 Canvas 元素中的一像素，初始时画布的起点为左上角坐标为(0,0), 水平向右为X轴，沿x轴向右方向为正值；垂直向下为Y轴，沿y轴方向向下为正值，所有元素的位置都相对于原点定位。如下图所示：

运行效果图

变形是一种更强大的方法，可以将画布坐标系原点移动到另一点、并可对网格进行旋转和缩放。坐标系发生变化后，其绘制的图形将按照新的坐标系进行绘制，利用该功能不仅可实现对图形的平移和缩放，也能够让图形发生旋转，在第二章讲述文本垂直排列功能就是利用该特性实现的。

1. 平移

平移，指的画布坐标系上所有的点沿着相同的方向，移动相同的距离。

1	ctx.translate(x, y)

参数名	说明
x	左右偏移量，大于0向正方向偏移，小于0则向负方向偏移
y	上下偏移量，大于0向正方向偏移，小于0则向负方向偏移

在基础篇-画布操作中，我们讲到使用save()和restore()可以保存和恢复画布状态，变形操作对画布的更改也可以作为状态被保存和恢复。而且也非常建议大伙在对画布进行变形操作的时候save()状态，在变形操作结束之后restore()状态。

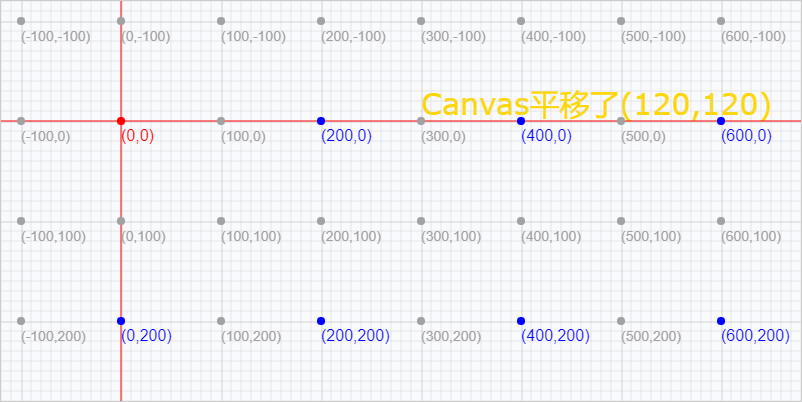

translate()方法接受两个参数，ctx.translate(100,100)平移后的坐标系如下图所示：

运行效果图

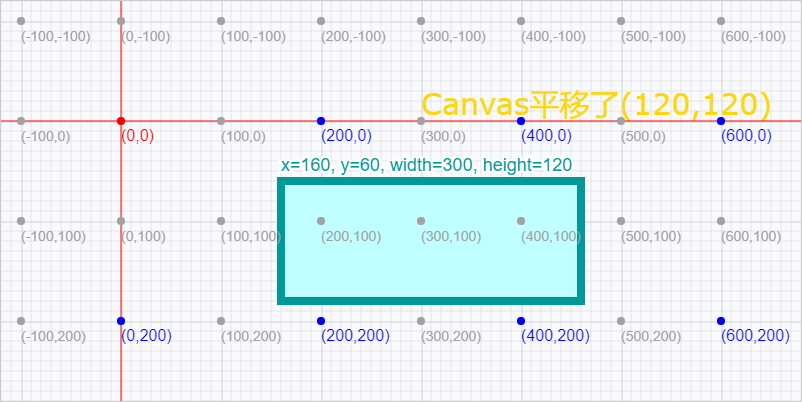

在对画布进行变形操作后绘制的图形，将会绘制在新的坐标系中。例如此时我们需要在(160,60)的坐标上绘制一个宽为300高为120的矩形，就会出现下图所示的结果：

运行效果图

相对于原始坐标，该矩形的起点坐标为(260,160)，也就是说在执行translate(x,y)操作后绘制时的矩形，其横坐标增加了x偏移量，纵坐标增加y偏移量。其源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    let ctx = canvas.getContext('2d');

    // 平移
    ctx.translate(120, 120);

    // 绘制背景网格
    drawGrid('lightgray', 10, 10, ctx);

    // 绘制矩形
    ctx.fillStyle = "#BFFFFF";
    ctx.fillRect(160, 60, 300, 120);
    ctx.lineWidth = 8;
    ctx.strokeStyle = "#009999";
    ctx.strokeRect(160, 60, 300, 120);
</script>

尝试一下 »

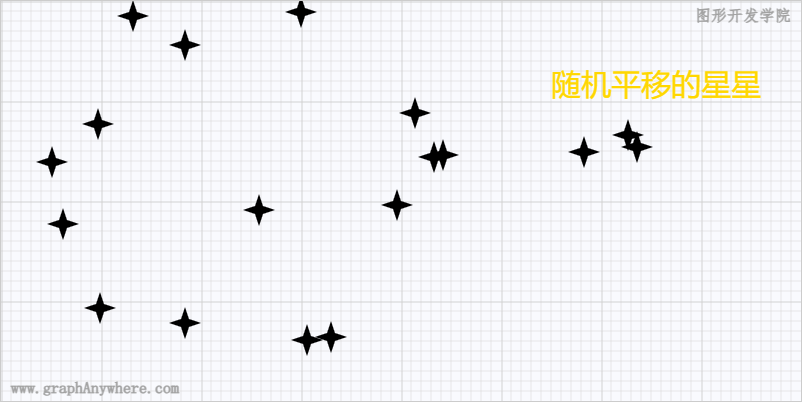

在图形开发过程中，很多时候我们知道了如何绘制某一个复杂的形状，在需要将该形状绘制到不同位置的时候，为避免触及该复杂形状的内部实现逻辑，可以使用translate()改变坐标系，然后绘制该形状，这样就简化了程序的实现逻辑。下面这个示例使用这种方法，在画布中绘制多颗星星，其效果如下所示：

运行效果图

源代码非常简单，我们编制了一个绘制星星的函数，通过随机移动画布，然后调用绘制星星的函数，就实现了上述效果，源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    let ctx = canvas.getContext('2d');

    // 绘制背景网格
    drawGrid('lightgray', 10, 10, ctx);

    // 随机生成n个星星
    let num = 18;
    for (let i = 0; i < num; i++) {
        ctx.save();
        let x = getRandomNum(10, 750);
        let y = getRandomNum(10, 350);
        ctx.translate(x, y);
        drawStar();
        ctx.restore();
    }

    /**
     * 绘制星星函数
     */
    function drawStar() {
        ctx.save();
        let coords = [0,-16,4,-4,16,0,4,4,0,16,-4,4,-16,0,-4,-4,0,-16];
        ctx.beginPath();
        for(let i=0; i<coords.length; i+=2) {
            if(i == 0) {
                ctx.moveTo(coords[i], coords[i+1]);
            } else {
                ctx.lineTo(coords[i], coords[i+1]);
            }
        }
        ctx.fill();
        ctx.restore();
    }
</script>

尝试一下 »

再次强烈建议：在执行变形操作之前使用save()保存画布上下文状态，在执行变形操作并且绘制图形后，使用restore()恢复画布上下文状态。

2. 旋转

旋转是指以原点(0,0)为中心旋转画布，同样也会改变画布的坐标系。

1	ctx.rotate(angle)

参数名	说明
angle	旋转角度（顺时针方向，以弧度为单位）

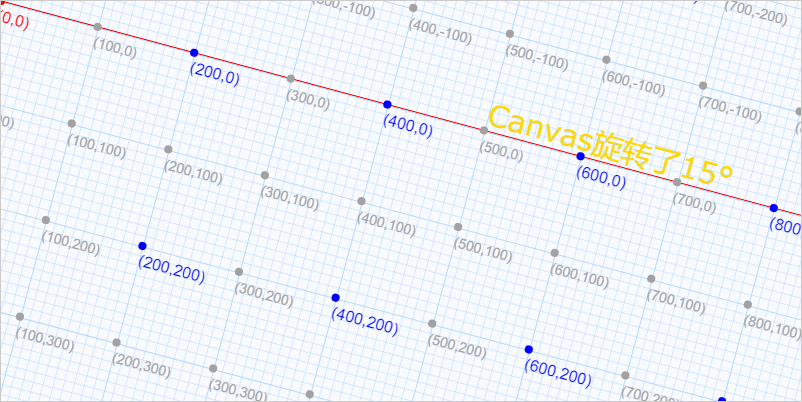

就像平移一样，旋转不会扭曲元素，并保持平行度、角度和距离。下图是旋转15°后，画布坐标系的变化。

运行效果图

旋转角度的单位是弧度，javascript的Math对象有一个常数PI，该常数作为弧度时其值等于180°，弧度与角度的转换函数如下：

/**
 * 角度转换为弧度
 */
function toRadians(angleInDegrees) {
    return (angleInDegrees * Math.PI) / 180;
}

/**
 * 将弧度转换为度
 * @param {number} angleInRadians 以弧度为单位的角度
 * @return {number} 角度（以度为单位）
 */
function toDegrees(angleInRadians) {
    return (angleInRadians * 180) / Math.PI;
}

尝试一下 »

弧度是一种国际单位制导出的单位，缩写是rad；
弧长等于半径的弧，其所对的圆心角为1弧度，一周的弧度数为2πr/r=2π；
角度也是一种国际单位，常用在数学中使用，缩写是°或deg，一周的角度是360°；

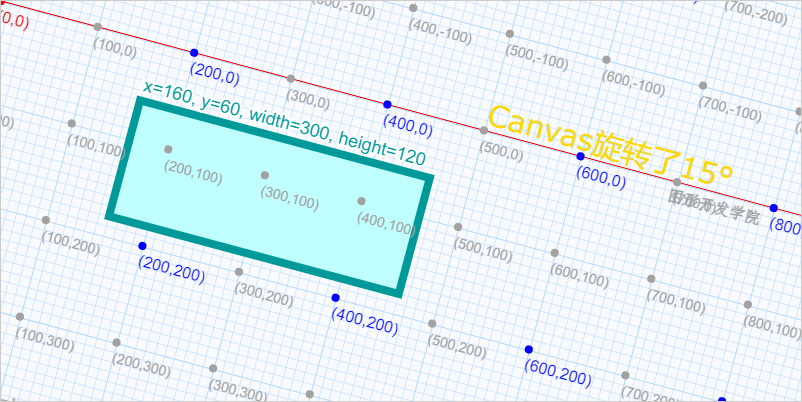

在对画布进行旋转变形操作后绘制的图形，也会绘制在新的坐标系中。例如此时我们需要在(160,60)的坐标上绘制一个宽为300高为120的矩形，就会出现下图所示的结果：

运行效果图

其源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    let ctx = canvas.getContext('2d');

    ctx.rotate(toRadians(15));

    // 绘制背景网格
    drawGrid('lightgray', 10, 10, ctx);

    // 绘制矩形
    ctx.fillStyle = "#BFFFFF";
    ctx.fillRect(160, 60, 300, 120);
    ctx.lineWidth = 8;
    ctx.strokeStyle = "#009999";
    ctx.strokeRect(160, 60, 300, 120);

    /**
     * 角度转换为弧度
     */
    function toRadians(angleInDegrees) {
        return (angleInDegrees * Math.PI) / 180;
    }
</script>

尝试一下 »

图形在平面上的旋转有两个决定因素：参考点和旋转角度。参考点的理解可以类比这些图钉：每一张卡片可以围绕固定它的图钉旋转，图钉就是卡片的旋转变换参考点。画布缺省的参考点是坐标原点(0,0)，如果需根据某形状的中心点进行旋转，需先将参考点平移translate()到该形状的中心点，然后旋转rotate()画布，由于平移将会更改画布的坐标系，因此还需要将参考点平移translate()至原位置。

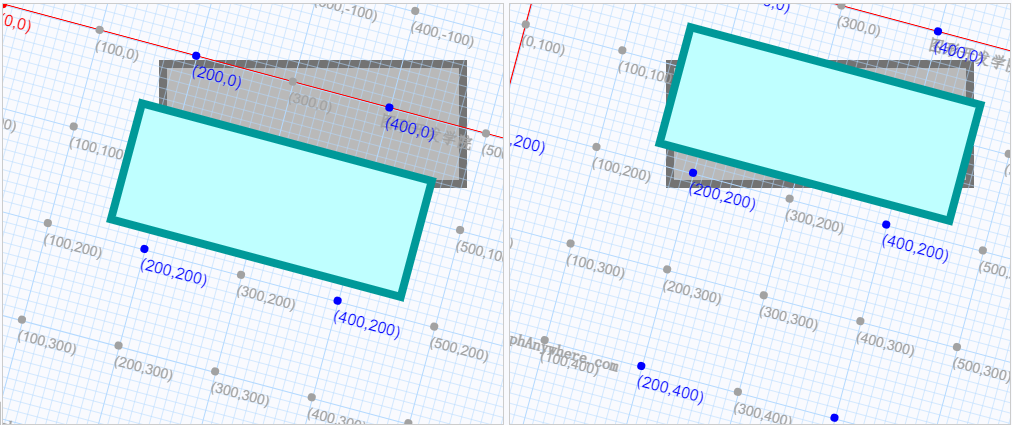

下面这个示例左侧的图是根据原点进行的旋转，右侧的图形时根据矩形的中心点进行的旋转，如下图所示：

运行效果图

其源代码如下：

<script>
    // 从页面中获取左侧画板对象
    let canvas1 = document.getElementById('canvas1');
    let ctx1 = canvas1.getContext('2d');

    // 在画布变形之前绘制矩形
    drawRect(ctx1, true);
    // 画布旋转，并绘制矩形
    ctx1.save();
    ctx1.rotate(toRadians(15))
    // 画布旋转之后绘制背景网格
    drawGrid('lightgray', 10, 10, ctx1);
    drawCoord(ctx1);
    // 画布旋转之后绘制矩形
    drawRect(ctx1);
    ctx1.restore();

    // 从页面中获取右侧画板对象
    let canvas2 = document.getElementById('canvas2');
    let ctx2 = canvas2.getContext('2d');
    // 在画布变形之前绘制矩形
    drawRect(ctx2, true);
    // 旋转画布，并绘制矩形
    ctx2.save();
    ctx2.translate(160 + 300/2, 60 + 120/2);
    ctx2.rotate(toRadians(15))
    ctx2.translate(-(160 + 300/2), -(60 + 120/2));
    // 画布旋转之后绘制背景网格
    drawGrid('lightgray', 10, 10, ctx2);
    drawCoord(ctx2);
    // 画布旋转之后绘制矩形
    drawRect(ctx2);
    ctx2.restore();

    /**
     * 绘制矩形函数
     */
    function drawRect(context, before) {
        context.lineWidth = 8;
        if(before == true) {
            context.fillStyle = "#B9B9B9";
            context.strokeStyle = "#737373";
        } else {
            context.fillStyle = "#BFFFFF";
            context.strokeStyle = "#009999";
        }
        context.fillRect(160, 60, 300, 120);
        context.strokeRect(160, 60, 300, 120);
    }
</script>

尝试一下 »

3. 缩放

缩放是指以增加或减少图形在 Canvas 中的像素数目，对形状、位图进行缩小或者放大，缩放同样也会改变画布的坐标系。

1	ctx.scale(x, y)

参数名	说明
x	x 为水平缩放倍率
y	y 为垂直缩放倍率

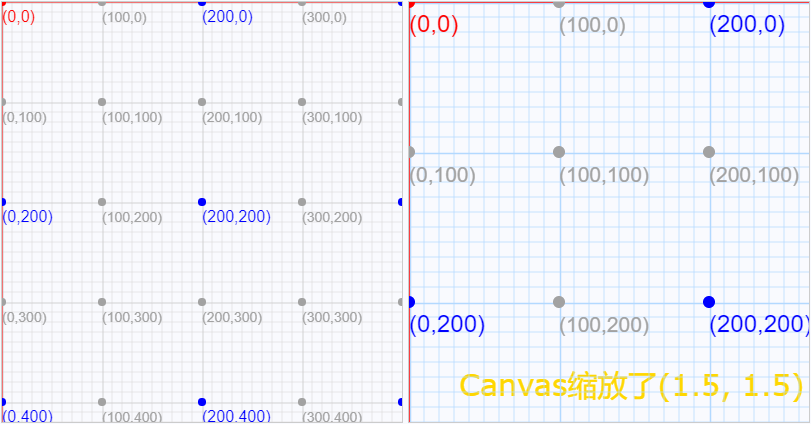

缩放改变的是图形上所有的点与变换参考点之间的距离。下图是水平和垂直方向各缩放1.5倍之后的坐标系：

运行效果图

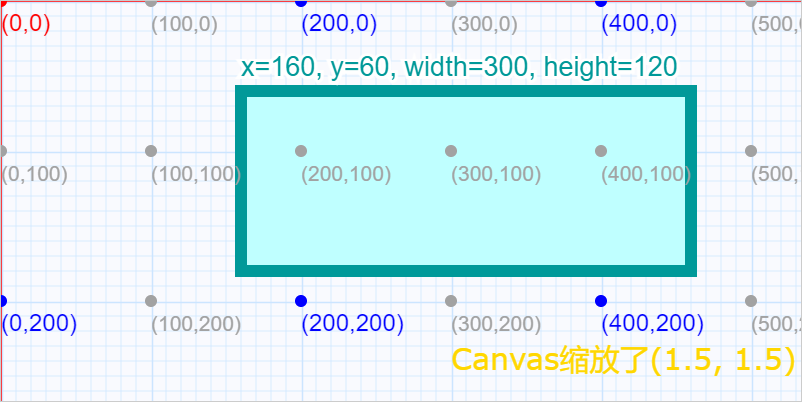

从这张图中可以看出，在执行了缩放scale()之后，坐标系中所有点均进行了缩放，此时依旧在绘制坐标为(160,60)，宽度是300，高度是200的矩形，其运行效果如下图所示：

运行效果图

其源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    let ctx = canvas.getContext('2d');

    // 绘制背景网格
    drawGrid('lightgray', 10, 10, ctx);

    // 缩放
    ctx.scale(1.5, 1.5);

    // 绘制矩形
    ctx.fillStyle = "#BFFFFF";
    ctx.fillRect(160, 60, 300, 120);
    ctx.lineWidth = 8;
    ctx.strokeStyle = "#009999";
    ctx.strokeRect(160, 60, 300, 120);
</script>

尝试一下 »

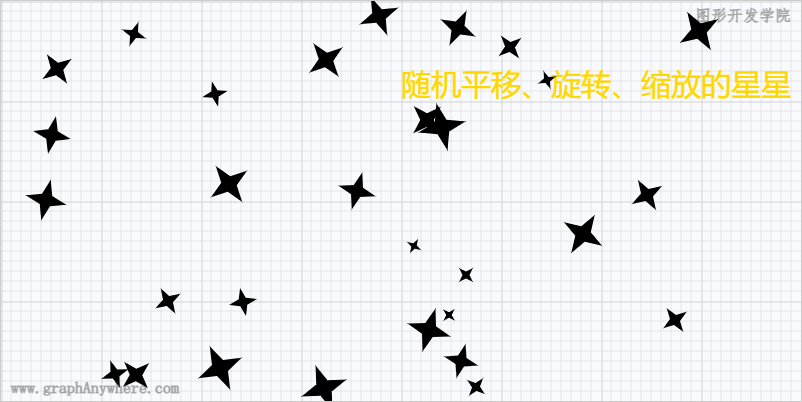

在掌握了旋转rotate()和scale()的变化功能后，重新开发上面那个随机生成星星的例子，其运行效果如下所示：

运行效果图

这个例子中生成的星星，其旋转角度是随机产生的，其大小也是随机产生的，这样的处理取得了更逼真的效果。其源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    let ctx = canvas.getContext('2d');

    // 绘制背景网格
    drawGrid('lightgray', 10, 10, ctx);

    // 随机生成n个星星
    let num = 18;
    for (let i = 0; i < num; i++) {
        ctx.save();
        // 平移
        let x = getRandomNum(10, 600);
        let y = getRandomNum(10, 300);
        ctx.translate(x, y);
        // 旋转
        ctx.rotate(toRadians(getRandomNum(10, 80)))
        // 缩放
        let scale = getRandomNum(5, 15) / 10;
        ctx.scale(scale, scale);
        drawStar();
        ctx.restore();
    }

    /**
     * 绘制星星函数
     */
    function drawStar() {
        ctx.save();
        let coords = [0,-16,4,-4,16,0,4,4,0,16,-4,4,-16,0,-4,-4,0,-16];
        ctx.beginPath();
        for(let i=0; i<coords.length; i+=2) {
            if(i == 0) {
                ctx.moveTo(coords[i], coords[i+1]);
            } else {
                ctx.lineTo(coords[i], coords[i+1]);
            }
        }
        ctx.fill();
        ctx.restore();
    }
</script>

尝试一下 »

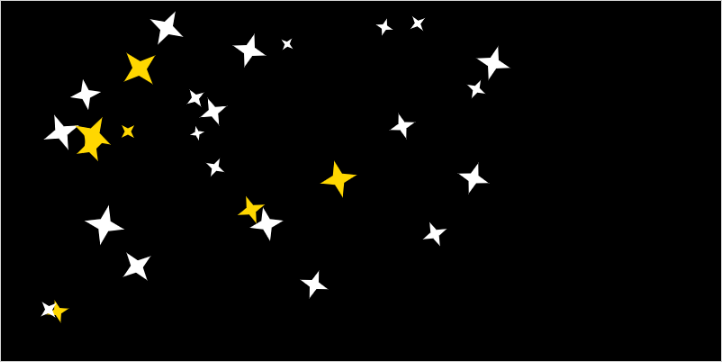

将背景改为黑色背景，可以得到更漂亮的渲染效果，如下图：

运行效果图

4. 矩阵变换

在图形系统开发中，矩阵变换（Matrix Transformations）是一种数学运算，用于实现对图形进行平移（translation）、旋转（rotation）、缩放（scaling）和倾斜（skewing）等操作。这些操作将会导致画布渲染上下文对象的坐标系发生变换，从而影响绘图结果。

矩阵变换在Canvas中的实现主要依赖于2D变换矩阵，这个矩阵可以表示出平移、旋转、缩放等变换的数学公式。其定义如下：

1
2
3

a c e       m11 m21 dx
b d f   或  m12 m22 dy
0 0 1         0  0  1

说明：

属性	说明
a(m11)	水平方向的缩放
b(m12)	竖直方向的倾斜偏移
c(m21)	水平方向的倾斜偏移
d(m22)	竖直方向的缩放
e(dx)	水平方向的移动
f(dy)	竖直方向的移动

初始矩阵各值为：

1
2
3

1 0 0
0 1 0
0 0 1

平移

矩阵运算（将当前的变换矩阵乘上参数的矩阵）：

1
2
3

| 1 0 0 |   | 1 0 x |   | 1 0 dx |
| 0 1 0 | * | 0 1 y | = | 0 1 dy |
| 0 0 1 |   | 0 0 1 |   | 0 0 1  |

平移：translate(x, y) 等同于: transform(1, 0, 0, 1, x, y)；

旋转

矩阵运算（将当前的变换矩阵乘上参数的矩阵）：

1
2
3

| 1 0 0 |   | 1 a 0 |   | cos(a)  sin(a) 0 |
| 0 1 0 | * | a 1 0 | = | -sin(a) cos(a) 0 |
| 0 0 1 |   | 0 0 1 |   | 0       0      1 |

旋转：rotate(a)，等同于

1
2
3

let sin = Math.sin(a);
let cos = Math.cos(a);
ctx.transform(cos, sin, -sin, cos, 0, 0);

缩放

矩阵运算（将当前的变换矩阵乘上参数的矩阵）：

1
2
3

| 1 0 0 |   | x 0 0 |   | x 0 0 |
| 0 1 0 | * | 0 y 0 | = | 0 y 0 |
| 0 0 1 |   | 0 0 1 |   | 0 0 1 |

缩放：scale(x, y) 等同于 transform(x, 0, 0, y, 0, 0)

设置矩阵

在Canvas渲染上下文中除了translate()、rotate()、scale()可以实现矩阵变换,还提供了直接修改矩阵的api，可以更加灵活的改变变换矩阵的值。

叠加当前变换矩阵

1	ctx.transform(a, b, c, d, e, f);

这个方法不会覆盖当前的变换矩阵，会多次叠加变换：

1
2
3

| 1 0 0 |   | a c e |   | a c e |
| 0 1 0 | * | b d f | = | b d f |
| 0 0 1 |   | 0 0 1 |   | 0 0 1 |

重新设置（覆盖）当前的变换矩阵

1	ctx.setTransform(a, b, c, d, e, f)

这个方法会将当前的变形矩阵重置为单位矩阵，然后用相同的参数调用 transform方法。如果任意一个参数是无限大，那么变形矩阵也必须被标记为无限大，否则会抛出异常。从根本上来说，该方法是取消了当前变形，然后设置为指定的变形，一步完成。

重置当前的变换矩阵

1	ctx.resetTransform()

获取当前的变换矩阵

1	ctx.getTransform()

它和调用以下语句是一样的：ctx.setTransform(1, 0, 0, 1, 0, 0);

示例1：中心点缩放

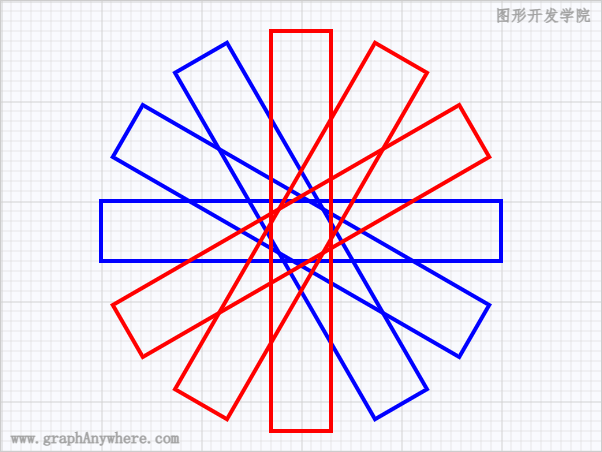

接下来我们通过示例熟悉一下矩阵变换的相关功能，先看看第一个示例的运行效果：

运行效果

这个示例绘制了6个围绕中心点旋转的矩形，围绕中心点旋转绘制矩形之前需对画布进行三步操作：

将坐标系原点移动到矩形的中心点；
执行旋转；
将坐标系原点移回缺省原点(0,0)；

在示例中蓝色的矩形通过translate()和rotate()实现画布平移和旋转，而红色的矩形则是通过transform()实现了画布平移和旋转。源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid('lightgray', 10, 10);
    ctx.lineWidth = 4;

    // 绘制蓝色的矩形
    drawRect1(100, 200, 400, 60, 0);
    drawRect1(100, 200, 400, 60, 30);
    drawRect1(100, 200, 400, 60, 60);

    // 绘制红色的矩形
    drawRect2(100, 200, 400, 60, 90);
    drawRect2(100, 200, 400, 60, 120);
    drawRect2(100, 200, 400, 60, 150);

    /**
     * 使用translate和rotate对画布进行变形操作，绘制矩形
     */
    function drawRect1(x, y, width, height, angle) {
        ctx.save();
        ctx.translate(x + width / 2, y + height / 2);
        ctx.rotate(angle * Math.PI / 180);
        ctx.translate(-(x + width / 2), -(y + height / 2));
        ctx.strokeStyle = "blue";
        ctx.strokeRect(x, y, width, height);
        ctx.restore();
    }

    /**
     * 使用transform对画布进行变形操作，绘制矩形
     */
    function drawRect2(x, y, width, height, angle) {
        ctx.save();
        let sin = Math.sin(angle * Math.PI / 180);
        let cos = Math.cos(angle * Math.PI / 180);
        ctx.transform(1, 0, 0, 1, x + width / 2, y + height / 2);
        ctx.transform(cos, sin, -sin, cos, 0, 0);
        ctx.transform(1, 0, 0, 1, -(x + width / 2), -(y + height / 2));
        ctx.strokeStyle = "red";
        ctx.strokeRect(x, y, width, height);
        ctx.restore();
    }
</script>

尝试一下 »

示例2：水平翻转、垂直翻转

在执行缩放操作的时候，当缩放倍率大于1的时候其结果是放大，当缩放倍率小于1的时候其结果是缩小，那么缩放能否为负数呢？根据矩阵的运算规则可知：

当 a=-1时，可实现水平翻转效果；
当 d=-1时，可实现垂直翻转效果；
当 a=-1 d=-1，可实现水平+垂直翻转效果。

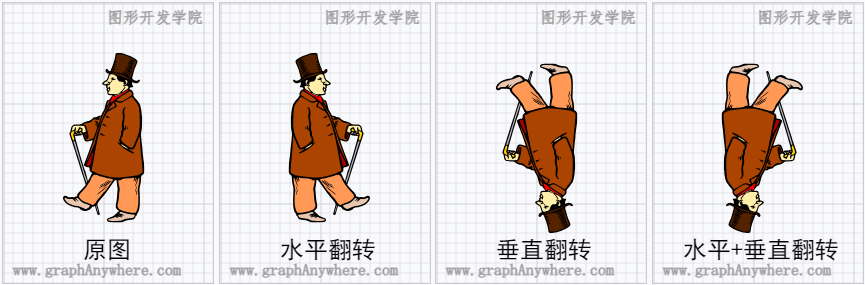

我们看一个这样的示例，运行效果如下图所示：

运行效果

由于缩放操作将导致画布渲染上下文对象的坐标系发生变换，为了将图形绘制到指定位置，还需对画布进行平移操作。例如在变形之前X轴原本是向右的方向增大的，且大于0的值均在原点(0,0)右侧，水平翻转后X轴将会反过来变为向左的方向增大，且大于0的值均在原点(0,0)的左侧，因此为了让图形在画布的原位置显示，需要对X轴进行平移，才可正确显示图形。垂直翻转时需要对Y轴进行平移，源代码如下：

<script>
    function main(img) {
        function main(img) {
        // 绘制原图
        let canvas1 = document.getElementById('canvas1');
        let ctx1 = canvas1.getContext('2d');
        ctx1.drawImage(img, 60, 50);

        // 水平翻转
        let canvas2 = document.getElementById('canvas2');
        let ctx2 = canvas2.getContext('2d');
        ctx2.scale(-1, 1);
        ctx2.translate(-canvas2.width, 0);
        ctx2.drawImage(img, 60, 50);

        // 垂直翻转
        let canvas3 = document.getElementById('canvas3');
        let ctx3 = canvas3.getContext('2d');
        ctx3.scale(1, -1);
        ctx3.translate(0, -canvas3.height);
        ctx3.drawImage(img, 60, 50);

        // 水平+垂直翻转
        let canvas4 = document.getElementById('canvas4');
        let ctx4 = canvas4.getContext('2d');
        ctx4.scale(-1, -1);
        ctx4.translate(-canvas4.width, -canvas4.height);
        ctx4.drawImage(img, 60, 50);
    }

    // 加载并绘制图片
    let image = new Image();
    image.onload = function () {
        main(image);
    }
    image.src = "./images/man2b.svg";
</script>

尝试一下 »

示例3：设置矩阵

矩阵的作用之一就是简化多种几何变换之后新的坐标的计算方式。在上述几个示例中多次对画布进行了平移、旋转和缩放等操作，画布在渲染图形时，首先会将这些变形操作进行叠加运算，运行的结果就是一个矩阵。如果需要重新绘制这些图形，直接设置矩阵即可。

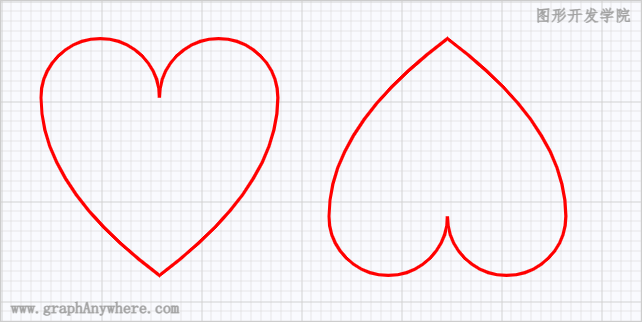

渲染上下文对象提供的getTransform()可以得到当前的变换矩阵，而setTransform()可以重新设置当前的变换矩阵。下面这个示例通过setTransform()设置矩阵，直接绘制爱心，简化了编程时的矩阵变换的那些逻辑。其运行效果和源代码分别如下：

运行效果

<script>
// 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid('lightgray', 10, 10);

    // 绘制爱心1
    ctx.save();
    ctx.scale(0.8, 0.8);
    drawLove();
    ctx.restore();

    // 绘制爱心2
    ctx.save();
    ctx.setTransform(0.8, 0, 0, -0.8, 288, 312);
    drawLove();
    ctx.restore();

    /**
     * 绘制爱心
     */
    function drawLove() {
        // 绘制路径
        ctx.beginPath();
        ctx.moveTo(50, 121)
        ctx.ellipse(124, 121, 74, 74, 0, Math.PI, 2 * Math.PI, false)
        ctx.ellipse(272, 121, 74, 74, 0, Math.PI, 2 * Math.PI, false)
        ctx.quadraticCurveTo(346, 232, 198, 343)
        ctx.quadraticCurveTo(50, 232, 50, 121)
        ctx.closePath()

        // 描边
        ctx.lineWidth = 4;
        ctx.strokeStyle = "red";
        ctx.stroke();
    }
</script>

尝试一下 »

5. 倾斜

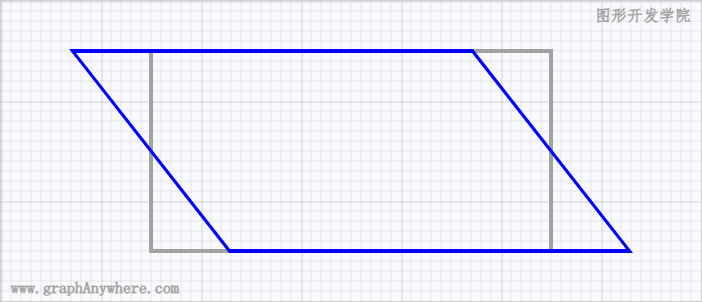

倾斜是一种几何变形，它是指物体在水平或垂直方向上受到力矩的作用而产生的变形，渲染上下文没有提供直接的方法，可通过设置矩阵实现。当矩形仅受到水平方向力矩产生变形的时候，其结果就是一个平行四边形。其效果如下图所示：

运行效果

上图中灰色矩形为原矩形，其中心点收到了水平方向的力矩作用，因此产生的结果是根据中心点的倾斜，其源代码为：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid('lightgray', 10, 10);

    // 定义矩形位置和大小
    let x = 150,
        y = 50,
        width = 400,
        height = 200;

    // 绘制普通矩形
    ctx.lineWidth = 4;
    ctx.strokeStyle = "#A2A2A2";
    ctx.strokeRect(x, y, width, height);

    // 绘制倾斜的矩形
    let cx = x + width / 2,
        cy = y + height / 2;
    // 按矩形中心点倾斜
    ctx.translate(cx, cy);
    ctx.transform(1, 0, toRadians(45), 1, 0, 0);
    ctx.translate(-cx, -cy);
    ctx.strokeStyle = "blue";
    ctx.strokeRect(x, y, width, height);
</script>

尝试一下 »

倾斜是通过调整变换矩阵而实现的，对应的矩阵为：

1
2
3

1 b 0
a 1 0
0 0 1

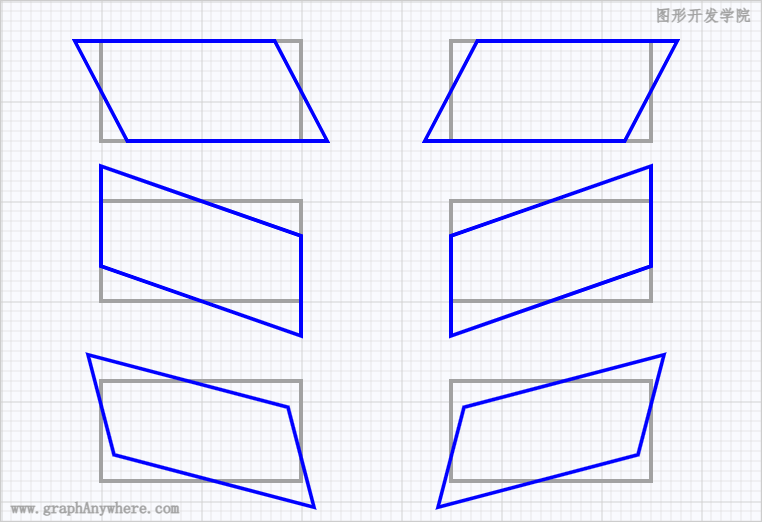

根据此矩阵，我们实现了一个通用的矩阵倾斜函数，根据其水平倾斜角度a和垂直倾斜角度b绘制倾斜的矩形，其执行效果图如下：

运行效果

上图中，第一行的两个矩形水平倾斜角度为：30°和-30°，垂直倾斜角度为0；中间行的水平倾斜角度为0，垂直倾斜角度为20°和-20°；下面那行的水平和垂直角度相同，分别为15°和-15°。源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid('lightgray', 10, 10);
    // 设置样式
    ctx.lineWidth = 4;

    // 绘制扭曲的矩形
    // 上
    drawRect(100, 40, 200, 100, 30, 0)
    drawRect(450, 40, 200, 100, -30, 0)
    // 中
    drawRect(100, 200, 200, 100, 0, 20)
    drawRect(450, 200, 200, 100, 0, -20)
    // 下
    drawRect(100, 380, 200, 100, 15, 15)
    drawRect(450, 380, 200, 100, -15, -15)

    /**
     * 绘制扭曲的矩形函数
     */
    function drawRect(x, y, width, height, deg1 = 0, deg2 = 0) {
        let cx = x + width / 2;
        let cy = y + height / 2;
        ctx.save();
        ctx.strokeStyle = "#A2A2A2";
        ctx.strokeRect(x, y, width, height);

        ctx.translate(cx, cy);
        let trans = [1, toRadians(deg2), toRadians(deg1), 1, 0, 0];
        ctx.transform(trans[0], trans[1], trans[2], trans[3], trans[4], trans[5]);
        ctx.translate(-cx, -cy);
        ctx.strokeStyle = "blue";
        ctx.strokeRect(x, y, width, height);
        ctx.restore();
    }
</script>

尝试一下 »

6. 本章小结

本节讲解了画布的平移、缩放、旋转和矩阵等画布变形操作，通过设置矩阵还实现了画布的倾斜。

通过使用矩阵，我们可以方便地表示和操作空间中的点、向量、坐标系、变换等概念。

本节内容使用了Canvas 2D API以下属性和方法：

方法

方法名	说明
ctx.translate(x, y)	平移
ctx.rotate(angle)	旋转
ctx.scale(x, y)	缩放
ctx.transform(a, b, c, d, e, f);	叠加矩阵
ctx.setTransform(a, b, c, d, e, f)	设置矩阵
ctx.getTransform()	获取当前矩阵
ctx.resetTransform()	重置矩阵

练习一下

按以下坐标和变换要求绘制三角形：

平移练习

坐标	操作	参数
`[[50,250], [100,50], [150,250]]`	平移	(50,0)
`[[100,200], [150,0], [200,200]]`	平移	(0,50)
`[[50,200], [100,00], [150,200]]`	平移	(50,50)

缩放练习

坐标	操作	参数
`[[200,250], [300,50], [400,250]]`	缩放	(0.5, 1)
`[[100,500], [150,100], [200,500]]`	缩放	(1, 0.5)
`[[200,500], [300,100], [400,500]]`	缩放	(0.5, 0.5)

旋转练习

坐标	操作	参数
`[[250,-100], [50,-150], [250,-200]]`	旋转	90°
`[[-100,-250], [-150,-50], [-200,-250]]`	旋转	180°
`[[-250,100], [-50,150], [-250,200]]`	旋转	-90°

组合练习1

坐标	操作	参数
`[[150,450], [250,50], [350,450]]`	缩放平移	(0.5, 0.5) (50,50)
`[[100,400], [200,0], [300,400]]`	平移缩放	(50,50) (0.5, 0.5)
`[[-150,-300], [-200,-100], [-250,-300]]`	旋转平移	180 (50,50)
`[[-50,-200], [-100,0], [-150,-200]]`	平移旋转	(50,50) 180
`[[500,-200], [100,-300], [500,-400]]`	旋转缩放	90 (0.5, 0.5)
`[[-200,-500], [-300,-100], [-400,-500]]`	旋转缩放	180 (0.5, 0.5)
`[[250,-200], [50,-300], [250,-400]]`	缩放旋转	(0.5, 1) 90
`[[250,-200], [50,-300], [250,-400]]`	旋转缩放	90 (1, 0.5)

组合练习2

坐标	操作	参数
`[[250,-100], [50,-200], [250,-300]]`	平移缩放旋转	(50, 0) (0.5, 1) 90
`[[200,-200], [0,-300], [200,-400]]`	平移缩放旋转	(0, 50) (0.5, 1) 90

矩阵练习

坐标	操作	参数
`[[250,-100], [50,-200], [250,-300]]`	设置矩阵	[3.0616e-17, 1, -0.5, 6.1232e-17, 50, 0]
`[[100,-250], [150,-50], [200,-250]]`	设置矩阵	[1, -1.2246e-16, -1.2246e-16, -1, 0, 0]

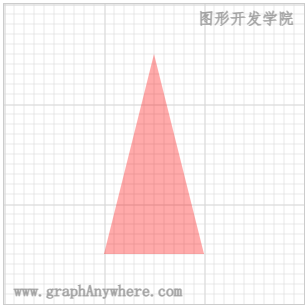

这些练习题运行的结果都是一样的，你也动手试一试吧。

运行效果

尝试一下 »

本文为“图形开发学院”（www.graphanywhere.com）网站原创文章，遵循CC BY-NC-ND 4.0版权协议，商业转载请联系作者获得授权，非商业转载请附上原文出处链接及本声明。

历史发布版本

第1版发布时间：2023-11-01

第2版发布时间：2024-06-09

社交媒体频道

知识分享频道：CSDN-图形开发学院

图形系统开发实战课程：基础篇——7.变形操作-CSDN博客

发布时间：2024-03-11

问答咨询频道：知乎-图形开发学院

图形系统开发实战课程：基础篇——7.变形操作-知乎

发布时间：2024-01-26

微信公众号链接

图形系统开发实战课程：基础篇——7.变形操作-微信公众号

发布时间：2024-01-25

第七章变形操作

本章摘要

第七章变形操作

1. 平移

2. 旋转

3. 缩放

4. 矩阵变换

平移

旋转

缩放

设置矩阵

叠加当前变换矩阵

重新设置（覆盖）当前的变换矩阵

重置当前的变换矩阵

获取当前的变换矩阵

示例1：中心点缩放

示例2：水平翻转、垂直翻转

示例3：设置矩阵

5. 倾斜

6. 本章小结

方法

练习一下

平移练习

缩放练习

旋转练习

组合练习1

组合练习2

矩阵练习

历史发布版本

社交媒体频道

知识分享频道：CSDN-图形开发学院

问答咨询频道：知乎-图形开发学院

微信公众号链接

推荐教程

第七章 变形操作

本章摘要

第七章 变形操作

1. 平移

2. 旋转

3. 缩放

4. 矩阵变换

平移

旋转

缩放

设置矩阵

叠加当前变换矩阵

重新设置（覆盖）当前的变换矩阵

重置当前的变换矩阵

获取当前的变换矩阵

示例1：中心点缩放

示例2：水平翻转、垂直翻转

示例3：设置矩阵

5. 倾斜

6. 本章小结

方法

练习一下

平移练习

缩放练习

旋转练习

组合练习1

组合练习2

矩阵练习

历史发布版本

社交媒体频道

知识分享频道：CSDN-图形开发学院

问答咨询频道：知乎-图形开发学院

微信公众号链接

0评论

推荐教程

第七章变形操作

第七章变形操作
