在Canvas画布上如何利用三次贝塞尔曲线绘制出连续的曲线？

图形开发canvashtml5

在Canvas画布上利用三次贝塞尔曲线绘制出连续的曲线，关键在于确定每个曲线的起点、终点以及控制点，并确保每条曲线的终点与下一条曲线的起点相连。下面是一个完整的HTML文件示例，展示了如何在Canvas上绘制连续的三次贝塞尔曲线。

示例效果与源代码：

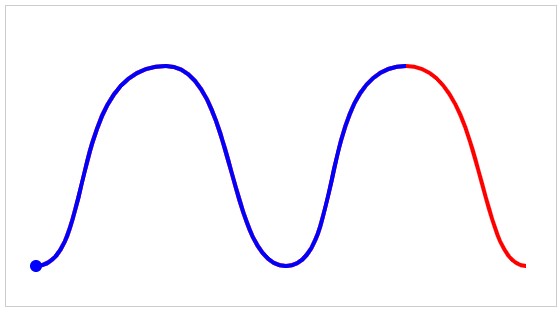

运行效果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
<!DOCTYPE html>
<html lang="zh_CN">

<head>
    <title>绘制曲线和路径(bezierCurveTo)</title>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <meta name="description" content="图形系统开发实战:基础篇 示例">
    <meta name="author" content="hjq">
    <meta name="keywords" content="canvas,anygraph,javascript,图形">
    <script src="../js/helper.js"></script>
</head>

<body style="margin:10px;">
    <canvas id="canvas" width="550" height="300" style="border:solid 1px #CCCCCC;"></canvas>
</body>
<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');

    function drawBackground() {
        // 绘制背景网格线
        //drawGrid('lightgray', 10, 10);

        // 绘制曲线
        ctx.beginPath();
        ctx.moveTo(30, 260);
        ctx.bezierCurveTo(90, 260, 60, 60, 160, 60);
        ctx.bezierCurveTo(230, 60, 220, 260, 280, 260);
        ctx.bezierCurveTo(340, 260, 310, 60, 400, 60);
        ctx.bezierCurveTo(480, 60, 470, 260, 520, 260);
        ctx.lineWidth = 4;
        ctx.strokeStyle = "red";
        ctx.stroke();
    }
    let idx = 0;

    /**
     * 一步一步绘制曲线
     */
    function draw() {
        ctx.lineWidth = 4;
        ctx.strokeStyle = "blue";
        if (idx == 0) {
            ctx.clearRect(0, 0, canvas.width, canvas.height);
            drawBackground();
        } else if (idx == 1) {
            ctx.beginPath();
            ctx.arc(30, 260, 6, 0, 2 * Math.PI, false);
            ctx.fillStyle = "blue";
            ctx.fill();
        } else if (idx == 2) {
            ctx.beginPath();
            ctx.moveTo(30, 260);
            ctx.bezierCurveTo(90, 260, 60, 60, 160, 60);
            ctx.stroke();
        } else if (idx == 3) {
            ctx.beginPath();
            ctx.moveTo(160, 60);
            ctx.bezierCurveTo(230, 60, 220, 260, 280, 260);
            ctx.stroke();
        } else if (idx == 4) {
            ctx.beginPath();
            ctx.moveTo(280, 260);
            ctx.bezierCurveTo(340, 260, 310, 60, 400, 60);
            ctx.stroke();
        } else if (idx == 5) {
            ctx.beginPath();
            ctx.moveTo(400, 60);
            ctx.bezierCurveTo(480, 60, 470, 260, 520, 260);
            ctx.stroke();
        }

        // 下一步
        idx = idx < 5 ? idx + 1 : 0;
        // 循环绘制
        window.setTimeout(draw, 2000);
    }

    draw();
</script>

</html>

尝试一下 »

解释：

示例中的曲线由4条曲线段组成，绘制方法如下，首先使用beginPath方法开始路径，然后使用moveTo方法指定画笔的当前位置。
接着使用bezierCurveTo方法开始绘制第一条曲线段，
需要注意的是，在bezierCurveTo()执行后，画布会将曲线的终点作为新的当前位置，在绘制第二条曲线段时，会以该位置作为曲线的起点绘制新的曲线段，同理绘制第二条曲线后，曲线的终点位置将作为新的曲线的起点，
同理可连续绘制第三条、第四条曲线段

按照路径绘制的的基本流程，使用strokeStyle设置曲线颜色，最后使用stroke方法对连续的曲线进行描边，将连续曲线的绘制在画布上。
如此，我们就完成了这段连续曲线的绘制。
